Téléchargements

Document sur le réglage des carburateurs Amal-Fischer. Le principe étant le même sur beaucoup de carburateurs, il est utile aussi pour le réglage des carburateurs Bing ou tout autre à boisseau de cette époque. Le document est en français (traduit de l'allemand).

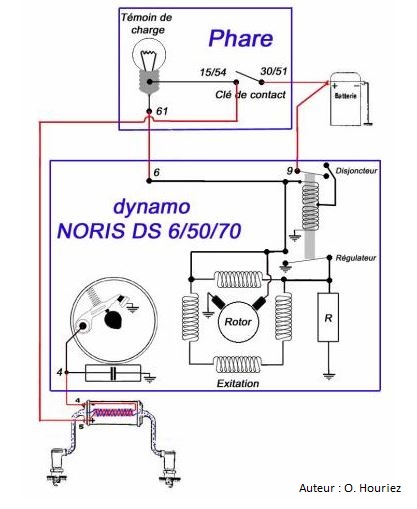

Je vous propose ce schéma de câblage que j'ai fait pour ma KS 500, avec régulateur électronique de la marque Vape et le boitier d'allumage transistorisé de chez Poitou Rétro élec. Pour le câblage interne du régulateur dans la dynamo, voir le document plus bas sur cette page.

Ce schéma peut s'adapter bien sûr sans problème à toutes les Zündapp équipées de la même dynamo (Noris DS 6/50).

Le connecteur "rapide" en bakélite du feu arrière de la KS 601 est souvent absent et bien sûr introuvable. Grâce à l'impression 3D, ce n'est plus un problème ! Voici le lien pour télécharger les fichiers STL qui vous permettront d'imprimer cette pièce :

https://drive.google.com/drive/folders/12nXHzS5k846nNMkrWNoTr5F4zkRcjmh_?usp=sharing

Voici ce que donne une impression 3D en ABS noir

Les régulateurs électroniques que l'on trouve chez nos fournisseurs habituels sont livrés avec une notice générique en allemand, et avec des numéros de bornes qui diffèrent d'un modèle à l'autre. Pas toujours très clair. Je vous propose ce schéma de branchement à télécharger, qui vous facilitera la compréhension.
